Dibujo y Armado de Planos Eléctricos en AutoCAD.
Con ElectriCAD 2027 Portal Web.
Aprende a dibujar planos eléctricos de manera rápida, ordenada y profesional mediante un completo sistema de dibujo, cubicación y cotización, desarrollado especialmente para optimizar tu trabajo en AutoCAD.
Apoyados en ElectriCAD Profesional, durante cuatro horas de capacitación te guiaremos paso a paso para que puedas:
- Dibujar una planta de arquitectura.
- Crear circuitos eléctricos.
- Posicionar artefactos y componentes.

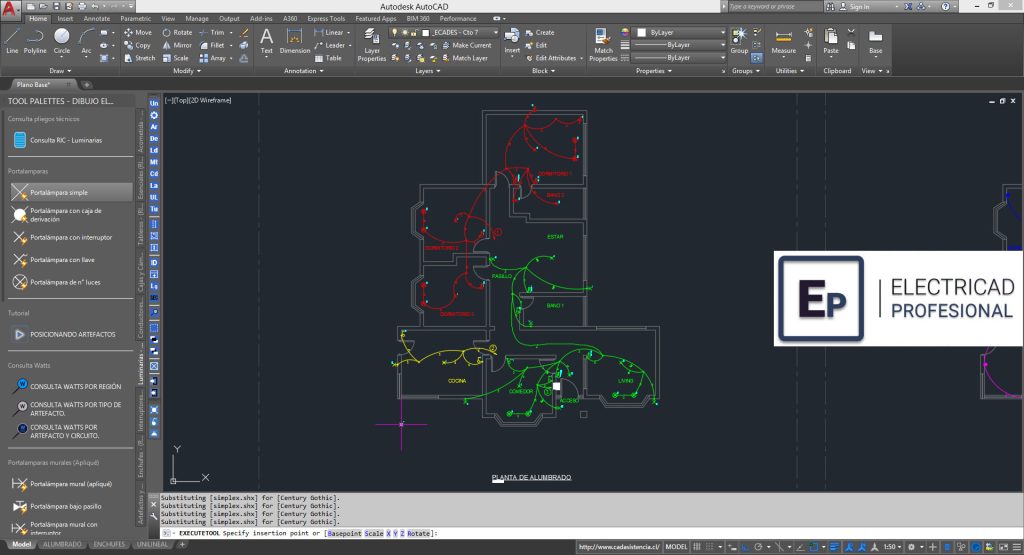

- Desarrollar el diagrama unilineal.
- Configurar correctamente la impresión del plano.
- Finalizar con la cubicación completa del proyecto.
Un proceso que normalmente puede tomar varios días podrás aprender a desarrollarlo en solo cuatro horas, utilizando una metodología práctica, ordenada y orientada a resultados.
No importa si ya tienes experiencia o si recién estás comenzando. Este curso te permitirá mejorar tus habilidades y adquirir nuevas competencias mediante una herramienta que hemos desarrollado y perfeccionado durante más de diez años en el mercado.

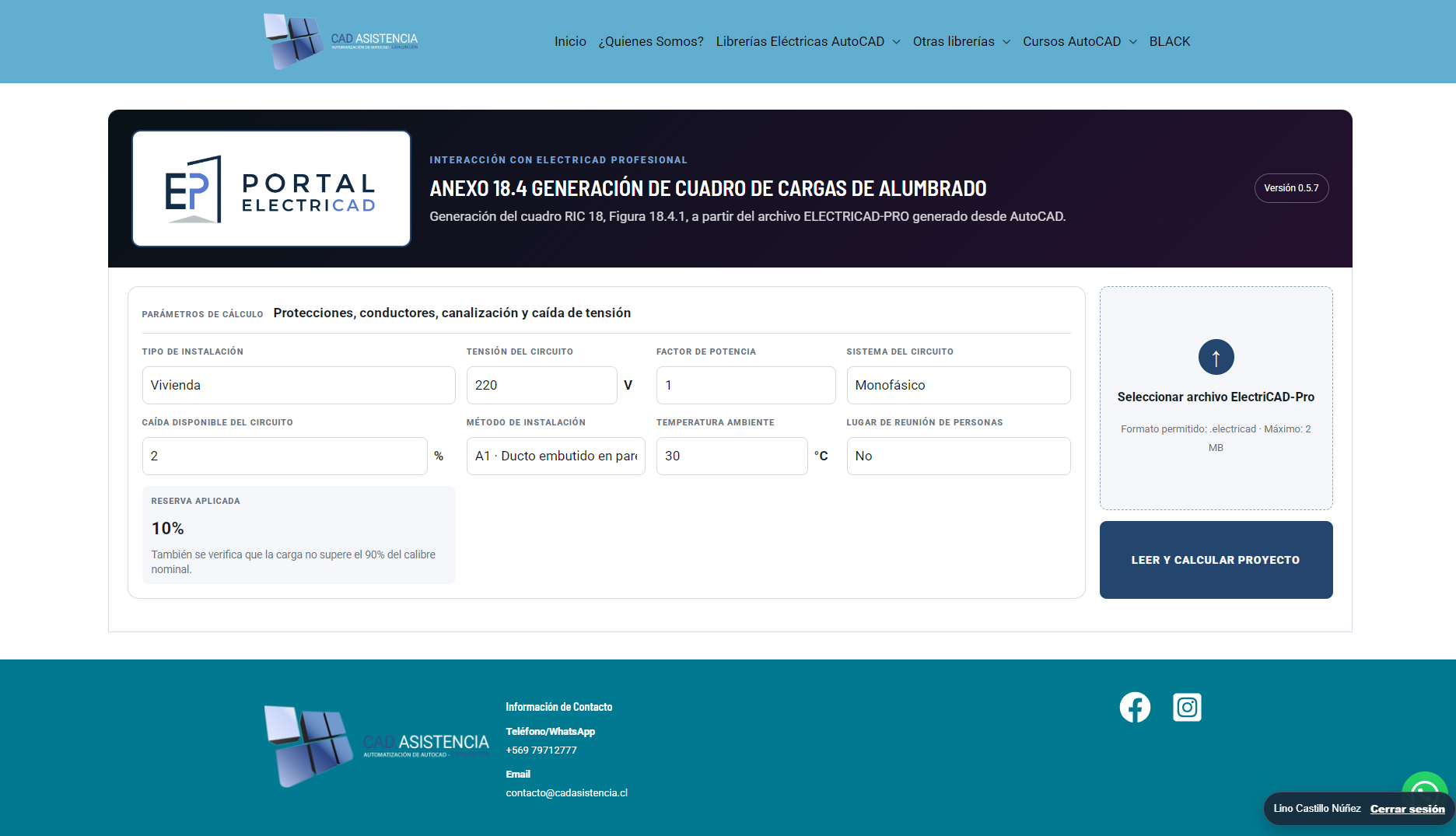

Además, contarás con el apoyo del nuevo Portal ElectriCAD, una plataforma que lee y procesa automáticamente la información obtenida directamente desde el dibujo en AutoCAD, evitando que tengas que volver a ingresar los datos de manera manual.
A partir de esta información, el portal calcula potencias, corrientes, distribución y equilibrio de fases, protecciones, conductores, ampacidad, factores de corrección, canalizaciones, recorridos y caídas de tensión. También verifica los enlaces entre artefactos, cuantifica los materiales utilizados, genera el listado de productos, cruza los valores unitarios y prepara la cubicación, los costos y la cotización del proyecto.
El Portal ElectriCAD te permitirá:
- Generar y dibujar automáticamente los cuadros de carga.
- Verificar enlaces y circuitos.
- Obtener el listado de materiales del proyecto.
- Cuantificar los elementos utilizados.
- Calcular costos y preparar cotizaciones.
Todo el proceso se encuentra integrado y automatizado: desde la lectura de la información contenida en el dibujo hasta la generación de la documentación, la cubicación y la cotización final del proyecto.
«Si tú o tu equipo de trabajo no saben utilizar las herramientas avanzadas de AutoCAD y desconocen la metodología aplicada a este tipo de tareas, tu empresa estará perdiendo una cantidad de horas-hombre equivalente, prácticamente, a la contratación de un equipo igual o mayor al que ya tienes para estos efectos.»
¿Qué aprenderás?
Uno de los principales problemas al cubicar proyectos en AutoCAD es que no todos los planos utilizan la misma unidad métrica, e incluso algunos carecen de una coherencia métrica con el dibujo. Esto suele deberse a malas prácticas o al desconocimiento de la forma correcta de trabajar en AutoCAD.
- Escalas y unidades métricas: En este curso aprenderás de manera definitiva como trabajan las unidades métricas en AutoCAD, las Cambiarás, ajustarás y recuperarás a voluntad la escala de tus planos, con precisión y seguridad en tus datos.
Otro de los grandes problemas a los que se enfrenta el usuario es extraer la información de forma rápida y precisa desde los planos de AutoCAD hacia programas como Excel.
- Extracción de información precisa: Trabaja con planos, imágenes y archivos PDF para extraer información clave de manera fluida y precisa, ahorrando tiempo, esfuerzo, y cuando sea necesario, exportando directamente desde AutoCAD a Excel.
Existe un gran desconocimiento sobre lo que realmente AutoCAD es capaz de hacer en todo orden de aspectos, especialmente en cubicación y extracción de datos.
- Comandos avanzados: Descubre los comandos más potentes de AutoCAD, diseñados específicamente para agilizar tu flujo de trabajo.
Con una metodología basada en años de experiencia, lograrás rapidez, eficacia y una optimización total de tus proyectos. ¡Maximiza tu tiempo y transforma la forma en que trabajas en AutoCAD!
